Принцип работы конденсационных газовых котлов отопления и как выбрать

Конденсационные котлы отопления типы и производители

Отопительные приборы с использованием конденсации могу быть напольного или настенного исполнения. Настенные имеют, как правило, небольшие мощности (до 100 кВт, редко до 120 кВт) и небольшие размеры. Некоторые модели оборудования используются исключительно на отопление, некоторые готовят также горячую воду для бытовых нужд (ГВС). Причем горячая вода может готовиться в некоторой емкости (бойлерного типа) или разогреваться в змеевике (проточного).

Настенный конденсационный котел имеет небольшие размеры

Фирма Vaillant (Вайлант) производит конденсационные котлы как настенном исполнении, так и в напольном варианте. Есть модели с проточным нагревом воды для ГВС в пластинчатом теплообменнике, а есть емкостного типа. Оборудование может изменять мощность работы в широком диапазоне минимально — 20-28% от номинальной.  Имеется встроенный автоматический воздухоотводчик, есть возможность переоборудования под сжиженный газ, простая установка параметров при первом пуске. Напольные агрегаты могут использоваться в каскадной связке для отопления и обеспечения горячей водой многоэтажных домов. Имеется контроль безопасности всех основных параметров (контроль пламени, температуры теплоносителя, дымоотведения)

Конденсационные котлы Vaillant настенные и напольные

Конденсационные котлы Baxi (Бакси) также выпускаются в настенном и напольном варианте. Котлы этой фирмы линейки Luna отличает возможность подключения внешнего бойлера для горячей воды.  Линейка NUVOLA COMFORT ориентирована на подготовку большого количества горячей воды. Также имеется автоматический контроль как за температурой теплоносителя в отопительной системе, так и за температурой воды в ГВС. К стандартному набору контроля параметров системы добавлена система защиты от замерзания и антибактериальная обработка. Линейка Baxi Duo-tec автоматически адаптируется под качество подаваемого топлива и тип дымохода, имеет автоматический байпас и моделируемую мощность горелки, которая подстраивается также под погодные условия. Напольные конденсационные котлы Бакси отличаются небольшими габаритами и широким выбором функций, могут работать в каскаде и обеспечивать большие частные дома, производственные,  промышленные помещения,  многоквартирные здания.

Конденсационные котлы отопления Baxi («Бакси»)

Итальянские конденсационные. Линеек оборудования несколько: Power Plus, Mynute Green RSI и CSI,  Exclusive Green RSI и CSI, Exclusive Boiler Green. Особенности агрегатов Power Plus – патрубки удаления дыма и забора воздуха выполнены раздельно, биметаллический первичный теплообменник, обширный перечень функций автоматики. В линейке Mynute Green RSI и CSI теплообменник алюминиевый авторской конструкции, в линейке CSI присутствует пластинчатый теплообменник для нагрева воды для ГВС, модификация RSI позволяет подключить наружный бойлер. Как и в любом подобном оборудовании европейских производителей, имеется обширный перечень защитных программ и контроля системы, блокировка оборудования при несоответствии параметров.

Конденсационные котлы отопления Beretta («Беретта»)

Конденсационные котлы от немецкой фирмы «Будерус» Logamax имеют неплохую репутацию, но есть у них одна особенность: даже настенные варианты не выпускают малой мощности. Самый маломощный котел имеется в линейке Logamax PLUS GB112  – 29-60 кВт. Все остальные котлы рассчитаны на еще большие объемы. Они могут использоваться для обогрева нескольких коттеджей, расположенных неподалеку (каскадного типа). Есть некоторые ограничения по монтажу: желательна установка в подвале или на чердаке.

Конденсационные котлы «Будерус» Logamax

Теплообменник в Logamax  используется из ребристых труб, изготовленных из кремний-алюминиевого сплава, благодаря чему годовой коэффициент использования топлива – 109%. Установлена на котле керамическая плоская горелка, которая воспламеняется при помощи электрода накаливания, что приводит к понижению шумов при воспламенении газо-воздушной смеси. Количество подаваемой смеси зависит от наружных температур и определяется автоматикой при помощи датчиков.

Напольные конденсационные котлы Buderus имеют очень большие мощности – от 120 кВт, работать могут в каскаде. Подходят для отопления больших коттеджей и многоэтажных домов, производственных помещений.

Устройство и предназначение

Основное предназначение конденсационных отопительных приборов – обустройство отопительной системы в частных домах.

Среди основных элементов конденсационного газового котла отопления следует отметить:

• Устройство, которое предназначено для сбора конденсирующейся жидкости, куда поступает теплоноситель после охлаждения отводимых воздушных масс. Таким образом, пар конденсируется и отдает тепловую энергию воде. Затем конденсат отводится в специальную емкость через сливное устройство.
• Теплообменный аппарат цилиндрической формы с большой теплообменной поверхностью. Это устройство выполняется из материалов, устойчивых к воздействию кислот: «нержавейки» и сплавов алюминия с кремнием. Котлы с большой мощностью имеют пару теплообменных аппаратов.

• Газовая горелка с закрытой камерой сгорания. Есть возможность автоматически менять расход подаваемых газовых и воздушных масс.
• Система контроля и управления.

Для более детального изучения принципа работы конденсационных котлов нужно иметь какое-то представление об обычных котлах. Традиционные котлоагрегаты производят тепловую энергию путем нагрева теплоносителя с помощью тепла, аккумулированного в продуктах сгорания. Температура газов, поступающих в камеру сгорания, составляет не более 200 градусов. Оправдано это тем, что со снижением температуры тяга уменьшается, образуется активный конденсат, ведущий к коррозионному разрушению отопительного оборудования.

Как было сказано, конденсационные нагревательные аппараты имеют один двухступенчатый или два раздельных теплообменных аппарата. Начальная ступень работает по тому же принципу, что и в теплообменных аппаратах классических отопительных агрегатов. Газы разложения поступают в теплообменный агрегат, называемый конденсационным.

В данном случае пар, имеющийся в газах разложения, охлаждается и конденсируется до наступления жидкой фазы. Выделившееся в процессе тепло передается теплоносителю. Таким образом, в конденсационных аппаратах определенная часть затраченной энергии возвращается для возможности повторного ее использования.

Тепло, которое обычно выводится классическими агрегатами в атмосферу, в конденсационном аппарате используется для повышения их коэффициента полезного действия. Конденсационные газовые котлы выпускаются в двух вариантах: напольные и настенные аппараты, однако конструктивными особенностями они схожи между собой.

Поскольку отопительные агрегаты конденсационного типа оснащаются закрытыми камерами сгорания, отработанные газы из них выводятся принудительным путем. Объясняется это тем, что у отработанных газов относительно невысокая температура, а дополнительный теплообменный агрегат позволит увеличить сопротивление транспортировки выводимых продуктов. Как следствие, естественной тяги недостаточно для вывода продуктов, для чего и используется принудительный способ.

Воздух в камеру сгорания подается под повышенным давлением при помощи турбины, что обеспечивает полное удаление из камеры отработанных газов. Вследствие этого отпадает необходимость обустраивать котлы дымоходами, поскольку продукты выводятся из помещения по приточно-отводному каналу. Конденсационные котлы можно устанавливать в помещениях без дымоходов, а также в зданиях с короткими дымоходами, чтобы образовалась определенная тяга.

Достоинства и недостатки конденсационных котлов

Конденсационный котел – это уникальное оборудование, созданное разработчиками теплотехники. Оно заботится об окружающей среде и позволяет экономить на газовом топливе. Котлы конденсационного типа широко распространены в европейских странах, где люди заботятся о своем благосостоянии и о природе. И там они являются лидерами покупательского спроса.

На территории России конденсационный котел является редкостью – потребители не готовы сломя голову менять оборудование на более чистую, с точки зрения экологию, технику. И все дело в ее высокой стоимости, ведь отдельные модели стоят до двух раз дороже. Но те, кто умеет считать и дружат с математикой, знают, что первоначальные затраты оправдываются за счет экономии на топливе. Нужно лишь правильно настроить оборудование, чтобы оно работало в оптимальном температурном режиме.

Давайте рассмотрим плюсы и минусы конденсационного котла – начнем с положительных качеств:

Если Вам кажется, что 10-ти процентная экономия не так велика, то просто посчитайте сколько денег Вы потратите на газ хотя бы за ближайшие 5-7 лет. Уверяем, цифры Вас неприятно удивят.

• Экономия на газовом топливе – здесь нас ждет реальная экономия, достигающая 10% и даже чуть больше. То есть, если мы как следует поработаем над уменьшением тепловых потерь в своем жилище и установим конденсационный котел, экономия на газовом топливе составит до 20-25%. Например, расход газа у котла на 20 кВт составляет менее 2 куб. м/час, в то время как у аналогичных конвекционных моделей он составляет примерно 2,2 куб. м/час;
• Снижение нагрузки на окружающую среду – чем эффективнее перерабатывается топливо, тем лучше для природы. Плохо, что понимает это далеко не каждый человек;
• Низкая температура продуктов сгорания – так как тепловая энергия отбирается практически полностью, температура газов на выходе газового котла получается крайне низкой;
• Возможность беспрепятственного использования с водяными полами – им как раз необходима невысокая температура теплоносителя. В традиционном высокотемпературном отоплении газовые конденсационные котлы станут пустой тратой денег;
• Широкий выбор моделей – любой мощности (до 50 кВт и больше), одноконтурные и двухконтурные, напольные и настенные, с открытой (редкость) и закрытой камерами сгорания.

Есть и минусы:

Некоторые минусы действительно критичны, но с ними приходится мириться.

В целом люди позиционируют современные газовые котлы как очень сложные и немного хлипкие аппараты. Но если брать технику не из низшей ценовой категории, то она порадует выносливостью и продолжительным сроком службы.

Что такое конденсационный газовый котел и как он работает

Сегодня газогорелочное оборудование представлено большим количеством агрегатов. Выделяют несколько видов отопительных котлов, каждый из которых обладает своим преимуществами и недостатками.

Электрические котлы – это простые в монтаже конструкции, для функционирования которых нет необходимости проводить газ в дом. При этом стоимость эксплуатации такой техники выше, нежели моделей, работающих на газе.

Жидкотопливные котлы – отличная альтернатива электрическим моделям. Они идеально подходят для отопления помещений без газоснабжения. При этом большинство моделей данного типа комплектуются двумя горелками для жидкого топлива и для природного газа, что делает их универсальным оборудованием.

Сегодня все большие обороты популярности набирают конденсационные котлы, принцип работы которых отличается новаторством и технической продвинутостью. Появились они на рынке относительно недавно, но успели завоевать свою нишу, в которой их объем продаж стабильно растет. Рассмотрим подробнее, в чем же заключается особенность конденсационных котлов.

Принцип работы традиционного отопительного оборудования достаточно прост. Теплообменные поверхности пропускают горячий дым, и тем самым отдается часть энергии теплоносителю. Через узел отвода дыма продукты горения выводятся на улицу. КПД таких систем недостаточно высок, так как водяной пар, который образуется при сгорании топлива, выводится вместе с газами. Стандартный котел не в состоянии отдать эту энергию теплоносителю, в то время как конденсационная техника способна это делать. Выброс дыма осуществляется через специальный коаксиальный дымоход.

Такие агрегаты оснащаются вентилятором, который нагнетает воздух, с изменяемой частотой оборотов. Это позволяет автоматике подбирать нужные условия для создания наиболее эффективной смеси воздуха и газа. Конденсационные индивидуальные котлы в большинстве своем способны функционировать от сжиженного газа, что очень актуально для регионов с неразвитой инфраструктурой.

Далеко не всегда конденсационная техника работают с предельной эффективностью. Для минимизации потерь тепла в котле происходит конденсация пара. КПД подобного агрегата повышается с понижением температурного режима отопительной системы. Именно поэтому конденсационные котлы являются лучшим выбором для отопления полов. В данном случае температура теплоносителя будет составлять около сорока пяти градусов.

Производители котлов рекомендуют агрегировать конденсационное оборудование с системами отопления, рассчитанными на невысокую температуру теплоносителя, а также комплектовать керамическим или специальным пластиковым дымоходом.

Покупка такого инновационного котла целесообразна для повышения удобства использования отопительной системы, поскольку оборудование способно функционировать при невысоких температурах. Кроме того, подобные агрегаты позволяют сократить потребление топлива на 20%. Чтобы понять их преимущества в сравнении с традиционным оборудованием, имеет смысл сопоставить технические характеристики обычных и конденсационных котлов, принципы работы которых очень отличаются.

Стандартный газовый агрегат функционирует следующим образом: в специальной камере происходит сгорание топлива, газы проходят по специальному теплообменнику, отдавая при этом энергию воде, играющей роль теплоносителя. Затем газы через отводящий контур уходят на улицу. Происходит потеря энергии вместе с водяным паром, который всегда образуется при сгорании газа.

В свою очередь конденсационный котел способен извлекать дополнительную энергию из этого пара и оставлять ее в системе, повышая тем самым ее КПД.

Главное различие между обычным и конденсационным котлом заключается в том, что второй оснащается специальным теплообменником большой площади. За счет этого дым охлаждается эффективней, и его температура может опускаться до сорока градусов. Разумеется, в традиционном котле это невозможно. Пар, который содержится в дыму, становится жидким теплоносителем. Часть энергии, которая теряется в стандартном котле, остается в системе, повышая ее КПД.

Сегодня существует множество конструктивных вариаций конденсационных котлов. В частности, выделяют модели, которые монтируются на пол или фиксируются на стене. Также выделяют одно- и двухконтурные агрегаты. Такое разнообразие позволяет покупателю подобрать идеальное техническое решения для удовлетворения своих конкретных потребностей.

Специфика эксплуатации

Чтобы перевести систему отопления с обычного котла на конденсационный, просто подключить к имеющимся коммуникациям новый агрегат недостаточно: кроме того, что для замены любого газового оборудования нужно взять разрешение, так ещё и сам процесс его эксплуатации потребует соблюдения некоторых правил.

Требования к системе отопления

Схема низкотемпературного отопления Поскольку для конденсации пара используется уже прошедший по трубам охлаждённый (30–50 °С) теплоноситель, работать с максимальной отдачей такие котлы будут только в низкотемпературных системах – к ним относятся тёплые полы, стеновые панели, капиллярные маты и батареи с увеличенным числом секций.

В системах, функционирующих в высокотемпературном режиме (60–80 °С), конденсационные агрегаты теряют существенную часть эффективности, до 6–8 %.

Однако говорить, что они совсем не годятся для стандартного радиаторного или лучистого отопления нельзя, ведь даже в них поддерживать слишком высокую температуру (50–55 °С) обогрева жилого дома большую часть времени просто нет необходимости – за исключением нескольких морозных недель за целый период.

Поэтому, в межсезонье конденсационник может полноценно обслуживать и стандартные системы – просто, когда наступит сильное похолодание (-25–30 °C), он перейдёт в усиленный режим работы. Процесс конденсации при этом прекратится и КПД упадёт, но всё равно он на 3–5 % будет выше, чем у конвекционных агрегатов.

Образование конденсата

Пример отвода и нейтрализации конденсата. Следующий важный нюанс, который многие пользователи отмечают как недостаток – котлу необходима ежедневная утилизация отработанного конденсата.

Количество конденсата можно определить из расчета 0,14 кг на 1 кВт/ч. Так, например, агрегат мощностью 24 кВт, который в среднем работает с нагрузкой 40–50 % (благодаря точной регулировке параметров, исходя из погодных условий, может задействоваться и меньшая часть ресурса), выделяет около 32–40 л в сутки.

• центральная (поселковая, городская) канализация – конденсат можно просто сливать, при условии, что его разбавили в пропорции минимум 10:1, а лучше 25:1;
• локальная очистительная станция (ЛОС) и септик – конденсат предварительно должен проходить через процедуру нейтрализации кислоты в особом резервуаре.

Наполнителем для нейтрализатора, как правило, служит мелкая минеральная крошка совокупным весом от 5 до 40 кг. Менять её придётся вручную каждые 1–2 месяца. Также есть модели со встроенными нейтрализаторами, попадая в которые, конденсат автоматически ощелачивается и самотёком отводится в канализацию.

Пример применения компактного нейтрализатора при производстве небольшого к-ва конденсата.

Дымоход

Для удаления продуктов сгорания на конденсационные котлы устанавливают облегчённые дымоходы, не требующие строительства более традиционного аналога. Обычно под понятием «облегчённые» подразумеваются коаксиальные дымоходы – объединены в конструкцию по принципу «труба-в-трубе».

Коаксиальный дымоход одновременно используется как для выброса дыма (через внутреннюю трубу), так и для подачи воздуха (через пространство между внутренней и внешней трубой). За счёт такой конструкции он не забирает кислород из помещения, а также повышает КПД котла, т. к. воздух подогревается ещё до поступления на горелку.

Монтаж такого дымохода относительно прост: единственная сложность – необходимость размещения под небольшим углом (3–5 °) к улице. Это делается для того, чтобы весь скапливающийся на стенках внутренней трубы конденсат не попадал обратно в камеру сгорания и на первичный теплообменник котла, многократно снижая срок службы уязвимых к кислотности агрегатов.

Дымоходные трубы для конденсационных агрегатов изготавливаются из лёгких антикоррозийных материалов – нержавеющей стали и жёстких полимеров (пластика): при низких температурах отработанного газа они не деформируются, не плавятся, а также не выделяют в атмосферу каких-либо загрязняющих веществ.

Принцип работы

Конденсационный котел работает таким образом, что первый теплообменник подогревается при сжигании горючего, а второй отбирает тепло у сгоревших газов. Стенки вторичного аппарата концентрируют пар. Но чтобы конденсатный процесс не вызывал коррозии, производители применяют отличные сплавы. Они отбираются по принципу химической стойкости.

Чтобы вторичный контур отопления собирал максимум тепла, используют такие решения, как:

прикрепление дополнительных спиралей;
применение внутренних частей разнообразного сечения;
монтаж конденсирующего теплообменника на возвратном ходу нагревательной системы.

Газовые конденсационные котлы с бойлером позволяют решить проблему горячего водоснабжения даже при использовании отопительных систем, имеющих одноконтурный профиль.

Есть три основных варианта:

• встраивание бойлера в сам котел;
• добавление внешних резервуаров;
• применение бойлеров, работающих по схеме косвенного обогрева.

По статистике встраиваемый бойлер вместимостью 50 л позволяет закрыть потребности семьи из 3 или 4 человека в горячем водоснабжении на 100% без всяких затруднений. Следует учитывать, что наличие резервуара сужает выбор потребителя, нельзя вешать на стену, даже самую крепкую, конструкции объемом свыше 100 л. Бывает так, что котел изначально не оснащен бойлером — или даже оснащен, но работа его недостаточно эффективна. Решением проблемы оказывается монтаж выносных резервуаров. Совместимость с ними обеспечена практически у всех настенных газовых аппаратов.

Патрубки и насосы, обеспечивающие циркуляцию, в такой системе должны быть предназначены отдельно для отопления и для горячего водоснабжения. Общая емкость резервуара подбирается сообразно мощности котлов. Если она недостаточно велика, прогрев жидкости займет очень много времени или вовсе не выйдет на необходимую величину. Стандартный подход при заводской настройке автоматики котлов подразумевает первенство отопительного вектора. Как только теплоноситель охлаждается чрезмерно, датчик обнаруживает это и запускает подогревающий блок.

Чтобы горячая вода все время оставалась на одном и том же уровне температуры, котлы с бойлером оснащаются внутренним ТЭНом. Контроллер зависит от электрического питания и направляется автоматикой самого котла. Довольно интересный вопрос — получится ли применить бойлеры для обогрева.

Теоретически это возможно, однако есть целый ряд подводных камней.

• Большинство накопителей оснащается нагревателями всего на 1500 Вт. Этого хватит на прогрев 10 кв. м, но только при солидном утеплении и не слишком сильных ветрах, морозах.
• ТЭН, работая постоянно, значительно увеличит общее потребление электроэнергии.
• Протолкнуть воду по системе можно при помощи стандартной обвязки, но она не способна компенсировать слабость центрального звена.

Следует заметить, что конденсационные котлы бывают не только газовыми, но и дизельными; подобные конструкции выпускают даже многие именитые производители. Обещанный КПД несколько ниже, чем у работающих на газе аппаратов, однако и 98% – это чрезвычайно хороший показатель. Viessmann Vitorondens 222-F и 200-T — яркие примеры таких систем. Теплообменник производится из нержавеющих марок стали. В системах используется горелка универсального типа, способная применять какой угодно вид жидкого горючего.

Малый выброс вредных веществ обусловлен подготовкой смеси топлива и воздуха в идеальных пропорциях.

Разработчики сумели оснастить эти аппараты комфортным управляющим блоком и сенсорным оборудованием. Источники тепла могут быть даже встроены в совершенно отлаженную отопительную систему. Современные конденсационные котлы оборудуются почти всегда особыми кожухами, которые дополнительно понижают шум. Их можно использовать благодаря этому даже в непосредственной близости от жилого пространства.

Принцип работы конденсационных котлов

Давайте рассмотрим принцип работы конденсационного газового котла и узнаем, за счет чего он получает дополнительную энергию. Мы уже говорили, что здесь используется принцип конденсации влаги из продуктов сгорания. Если взяться за дымоходную трубу, то мы обнаружим, что она теплая, а в некоторых случаях даже горячая (все зависит от эффективности оборудования). Именно эту тепловую энергию мы и можем отобрать в отопительную систему.

Работает конденсационный котел следующим образом:

Именно наличие второго теплообменника, в котором горячий пар конденсируется и отдает оставшуюся энергию, обуславливает такой высокий КПД всей системы.

• Газовая горелка выделяет тепловую энергию, которая поглощается основным теплообменником;
• Продукты сгорания поступают в конденсационный теплообменник большой площади;
• Проходящий через конденсационный обменник холодный теплоноситель вызывает образование конденсата, забирая тепловую энергию из водяного пара;
• После этого теплоноситель поступает в основной теплообменник.

Для некоторых может остаться непонятным то, откуда вообще берется водяной пар. Ничего странного здесь нет – он образуется в результате сгорания природного газа. Если мы внимательно посмотрим на химическую формулу протекающей здесь реакции, то мы увидим в ее результатах два основных компонента – это водяной пар и углекислый газ. Именно пар и содержит необходимую нам тепловую энергию.

Конденсационный котел отличается повышенным КПД. Это становится возможным за счет более полного отбора тепла из продуктов сгорания. Производители утверждают, что КПД составляет до 115%, но против законов физики не пойдешь – нельзя получить больше энергии, чем ее затрачено. И столь высокий КПД – это всего лишь маркетинговая уловка, нацеленная на увеличение продаж. В действительности же КПД достигает 98%.

Создавая конденсационный котел, разработчики сделали все возможное, чтобы оборудование получилось экономичным и энергоэффективным. Но эффективность напрямую зависит от температуры теплоносителя в обратной трубе. Чем она ниже, тем лучше, оптимальный показатель – от +30 до +40 градусов. Если же температура будет высокой, никакой конденсации не будет – тепло улетит в атмосферу, а КПД упадет. Поэтому теплоноситель сначала поступает в конденсационный, и лишь потом в основной теплообменник.

Иными словами, для того чтобы можно было экономить на газовом топливе за счет высокого КПД, необходимо создать отопительную систему со сравнительно низкой температурой теплоносителя – оптимальным соотношением станет +30 градусов на обратной трубе и +50 на подающей.

Суть процесса

Идея заключается в следующих постулатах:

• газ – неоднородный источник тепла, в своём составе он имеет и водяной пар;
• оказывается, при сжигании газа мы выбрасываем наружу не только продукты сгорания, но и этот самый пар;
• и возникает идея – а почему бы этот пар не конденсировать и получающуюся горячую воду тоже не использовать для нагрева теплоносителя в системе отопления.

Так и было сделано – на свет появились новейшие газовые отопительные котлы конденсационного типа. Котлы, так широко завоёвывающие популярность, что по статистике более 30% всех газовых котлов в Германии именно компенсационные.

Конденсационные газовые котлы отопления имеют очень много всевозможных модификаций, а, учитывая их популярность, модификации часто связаны и с дизайном корпусов таких котлов

Родившись в пору, когда на создаваемые в мире изделия стали предъявляться повышенные требования с точки зрения дизайна, конденсационные котлы разрабатываются с упором и на эту характеристику – все они страшно привлекательно выглядят.

Ну, а то, что скрывается внутри, благодаря такой «двойной очистке» газа и позволяет достичь реального расчётного КПД от 105 до 110%. Другими словами, конденсационные котлы, по сути процесса работы, являются двухконтурными.

Преимущества конденсационных котлов

Среди преимуществ бытовых газовых котлов отопления следующие:

у них максимальный КПД из всех возможных устройств аналогичного назначения – а, значит, вы имеете возможность уменьшить потребление газа при тех же калориях выработанной энергии; по статистике, потребление газа у конденсационных котлов на 15-20% меньше, чем у обычных;

гораздо больший диапазон регулировки температуры теплоносителя – такая регулировка возможна на всех котлах, но работающие с газом и «попутным» паром, имеют максимальный диапазон от 30 до 85 градусов (кстати, такой максимум, как правило, нет необходимости подавать в систему, обычная температура теплоносителя в отопительных системах не превышает и 40 градусов);

меньший выход вредных веществ в атмосферу – газовая смесь сгорает в гораздо большем объёме;

инновационная технология подстегивает и конструкторов, и технологов – все конденсационные котлы изготавливаются по самых передовым технологиям, что обеспечивает им гораздо больший срок службы при тех же нагрузках.

Не составляет труда подобрать конденсационный котёл, который прекрасно впишется в любой дизайн помещения

Из недостатков

Но надо отдавать себе отчёт, что такие котлы имеют и некоторые недостатки, больше житейского плана:

самое главное – они стоят минимум в два раза дороже обычных газовых котлов; и это на сегодняшний день – главный тормоз их массового использования;

во-вторых, такие агрегаты очень привередливы к материалу, из которого сделан дымоход – необходимо использовать только высококачественный пластик и керамику;

в-третьих, требует специального расчёта системы отопления под более низкие внутренние температуры (не выше 70 градусов) – это требование уже выдвигает необходимость конденсирования пара внутри;

в-четвёртых, требуется специальный водовод для вывода наружу, как правило, в канализацию, скопившейся внутри воды (обычно, не более 30 литров в день при постоянной работе котла); тут необходимо отметить, что в той же Германии существуют ограничения на вывод подобной воды в общую канализационную систему;

в-пятых, требует наличия опытного персонала для их установки и сопровождения.

Когда инновация содержания вдруг поддерживается и инновацией формы, то получается вот такая оригинальная конструкция, тоже вполне работоспособная, а главное, всё с тем же КПД под 110%

Несмотря на то, что эти котлы изначально разрабатывать как двухконтурные, существуют и одноконтурные модели. Но самое главное, разработано несколько модификаций конденсационных котлов в зависимости от места их установки.

Конденсационные агрегаты прекрасно вписываются в любую систему отопления, они «дружат» и со всем существующим контролирующим оборудованием и с бойлерами

Существует модификации:

• напольные – самые мощные и распространённые; мощность подобных котлов может составлять 100-120 кВатт;
• настенные газовые котлы отопления – очень изящно выглядящие аппараты с мощностью в 30-40 кВатт, чего часто с лихвой и хватает.

Чаще применяется более мощные напольные конденсационные котлы, обеспечивающие большие возможности контроля своей работы

Принцип работы конденсационного котла

Конденсационный котел является младшим братом самого обычного газотопливного конвекционного котла. Принцип действия последнего крайне прост, а посему понятен даже людям, плохо разбирающимся в физике и технике. Топливом для газового котла, как следует из его названия, служит природный (магистральный) или сжиженный (баллонный) газ. При сгорании голубого топлива, как впрочем и любой другой органики, образуется углекислый газ и вода и высвобождается большое количество энергии. Выделяющееся тепло идет на нагрев теплоносителя – технической воды, циркулирующей по системе отопления дома.

КПД газового конвекционного котла составляет ~90%. Это не так уж и плохо, по крайней мере, выше, чем у жидко- и твердотопливных теплогенераторов. Однако люди всегда стремились максимально приблизить этот показатель к заветным 100%. В связи с этим встает вопрос: куда же деваются остальные 10%? Ответ, увы, прозаичен: вылетают в трубу. Действительно, продукты сгорания газа, покидающие систему через дымоход, разогреты до очень высокой температуры (150-250°C), а значит, потерянные нами 10% энергии расходуются на обогрев воздуха за пределами дома.

Ученые и инженеры давно искали возможность более полной рекуперации тепла, однако способ технологического воплощения их теоретических разработок был найден лишь 10 лет назад, когда был создан конденсационный котел.

В чем его принципиальное отличие от традиционного конвекционного газотопливного теплогенератора? Отработав основной процесс сжигания топлива и передачи значительной части выделенного при этом тепла теплообменнику, конденсатник доостужает газообразные продукты сгорания до 50-60°C, т.е. до точки, когда начинается процесс конденсации воды. Уже этого достаточно для того, чтобы существенно увеличить КПД, в данном случае – количество тепла, переданного теплоносителю. Однако и это еще не все.

Традиционный газовый котел

Конденсационный газовый котел

При температуре 56°C – в так называемой точке росы – вода переходит из парообразного состояния в жидкое, иными словами, происходит конденсация водяного пара. При этом выделяется дополнительная энергия, в свое время затраченная на испарение воды и в обычных газовых котлах теряемая вместе с улетучивающейся парогазовой смесью. Конденсационный котел способен «забрать» тепло, выделяемое в процессе конденсации водяного пара, и передать его теплоносителю.

Производители теплогенераторов конденсационного типа неизменно обращают внимание своих потенциальных клиентов на необычайно высокий КПД выпускаемых ими устройств – выше 100%. Как такое возможно? На самом деле никакого противоречия канонам классической физики здесь нет

Просто в данном случае применяют иную систему расчетов.

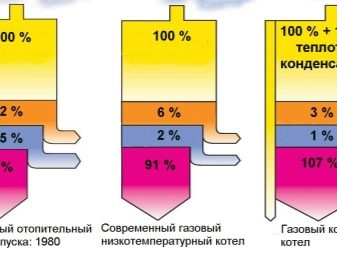

Часто, оценивая КПД отопительных котлов, подсчитывают, какая часть выделившегося тепла передана теплоносителю. Тепло, «отбираемое» в обычном котле, и тепло от глубокого охлаждения дымовых газов дадут в сумме 100% КПД. Но если добавить сюда еще и тепло, выделившееся при конденсации пара, мы получим ~108-110%.

С точки зрения физики такие вычисления не совсем верны. При расчете КПД нужно учитывать не выделившееся тепло, а полную энергию, высвободившуюся в процессе горения смеси углеводородов заданного состава. Сюда войдет и энергия, затраченная на перевод воды в газообразное состояние (впоследствии выделившаяся в процессе конденсации).

Из этого следует, что коэффициент полезного действия, превышающий 100%, это всего лишь хитрый ход маркетологов, эксплуатирующих несовершенство устаревшей формулы расчета. Тем не менее, следует признать, что конденсатнику, в отличие от обычного конвекционного котла, удается «выжать» из процесса сгорания топлива все или почти все. Положительные моменты очевидны – более высокая эффективность и снижение потребления ископаемых ресурсов.

Преимущества оборудования

Конденсационные котлы отличаются рядом преимуществ по сравнению с традиционными отопительными проборами. Делают выбор в их пользу те, кто вкладывает деньги на перспективу. Установив конденсационный котёл у себя дома, вы получите эффективную, экономную отопительную систему. Основные достоинства оборудования:

• экономия топлива и денег до 35%;
• уменьшение количества отработанных газов, которые выбрасываются в воздух;
• возможность выполнения дымохода из пластиковых труб, что также помогает сэкономить средства;
• «умная» электроника, которая обеспечивает полностью автоматическое регулирование работы отопительного оборудования;
• длительный срок службы, которые достигается за счёт применения в изготовлении высококачественных, прочных материалов;
• стойкость к коррозии.

Из недостатков конденсационных котлов выделяют разве что высокую их стоимость. Действительно, оборудование стоит довольно дорого, однако, оно полностью оправдывает свою цену, так как позволяет существенно сэкономить на топливе.

Монтаж конденсационного котла

Заключение

Эксплуатация конденсационных газовых котлов требует особых условий. Иначе добиться ожидаемого результата не получится. Специфика состоит в необходимости работы с низкотемпературными системами.

Степень нагрева обратного потока не должна превышать температуру конденсации дыма, что невозможно для обычного радиаторного контура в условиях суровой российской зимы. Поэтому надо либо использовать теплый пол, либо решать вопрос с помощью низкотемпературного отопительного контура.

В целом, конденсационные котлы подходят только для южных регионов с мягкими и непродолжительными зимами.
